O HMG 4000 desempenha um papel fundamental para que a HYDAC forneça com sucesso uma unidade de teste de diesel de alta pressão a um cliente.

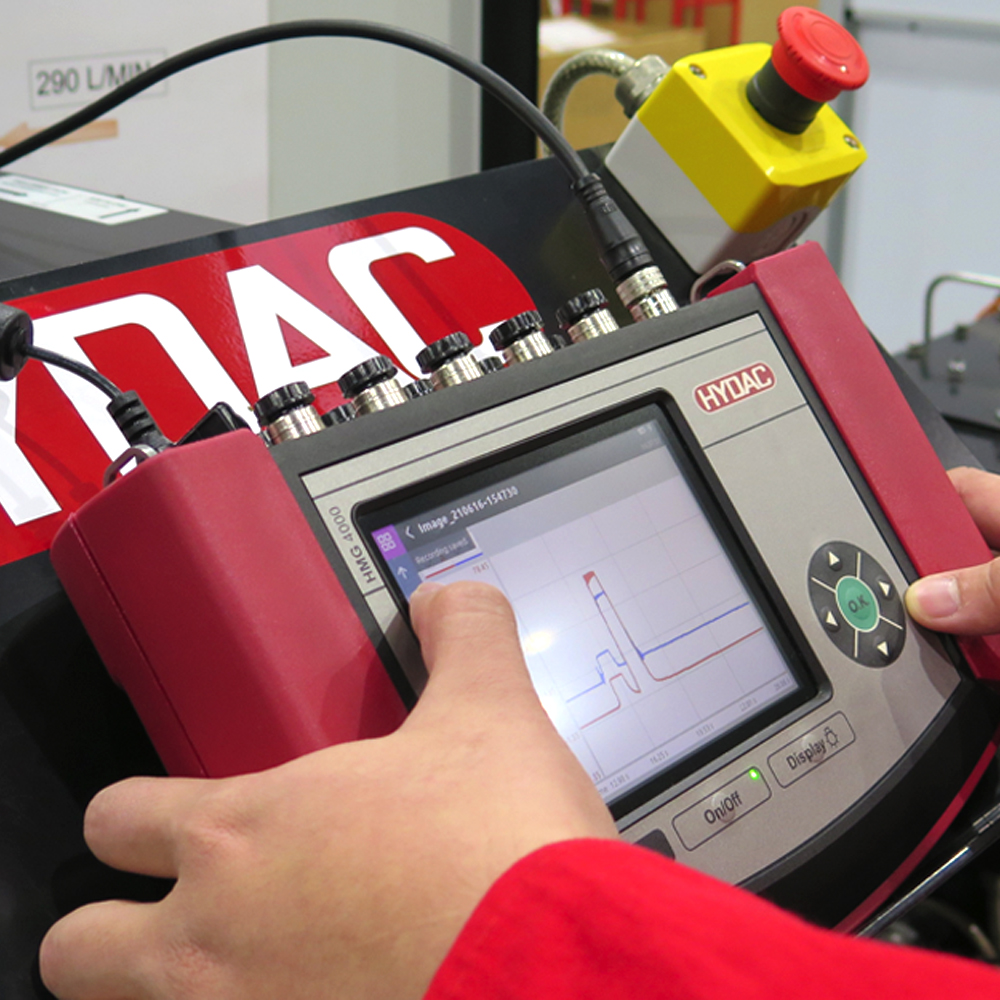

O HMG 4000 é um dispositivo portátil de medição e registro de dados portátil.

O dispositivo foi desenvolvido principalmente para todos os valores medidos em relação aos sistemas hidráulicos, como pressão, temperatura, vazão e posição.

Também oferece alta flexibilidade, mesmo quando se trata de avaliar outros valores de medição.

Características do HMG 4000

• incluem uma tela sensível ao toque de 5,7" com grande display gráfico colorido;
• capacidade para gravar até 38 sensores de uma só vez, oito analógicos, dois digitais e 28 HSCI via CAN bus;
• representação simultânea de até 100 canais de medição;
• taxa de medição de alta velocidade, até oito sensores a 0,1 ms de cada vez;
• configuração básica rápida e automática do dispositivo por meio de detecção automática do sensor;
• entradas analógicas (0-20mA, 4-20mA e tensão 0-50V, -10-10V);
• entrada PT 100/1000;
• conexão a um sistema de barramento CAN (também J1939);
• operação simples e amigável, menu intuitivo;
• design prático e robusto;
• memória de dados muito grande para arquivamento de curvas de medição (permite o armazenamento de 500 medições com até oito milhões de valores medidos);
• vários modos de medição;
• registro de processos dinâmicos online em tempo real;
• medições orientadas a eventos com várias opções de disparo;
• função de programação para dispositivos de comutação HYDAC;
• Interface do PC via USB;
• Conexão de host USB para cartões de memória USB;
• e visualização conveniente, arquivamento e processamento de dados usando o software HMGWIN.

Benefícios do HMG 4000

HMG 4000 mostra sua capacidade e facilidade de uso

De acordo com o engenheiro de projetos da HYDAC Kent Paulsen, o HMG 4000 foi um “vencedor” em um projeto recente para fornecer uma unidade de teste de diesel para uma empresa de testes avançados e serviços analíticos.

Um grande ponto de venda para a empresa é a capacidade de captura de dados do HMG 4000, especialmente quando se considera a quantidade de dados que a empresa deve gerenciar, diz Paulsen.

“Eu usei a geração anterior de HMGs e posso dizer com certeza que o HMG 3000 não é tão fácil de usar quanto o HMG 4000”, diz ele.

Fácil de comunicar com HMG 4000 e sensores

Paulsen enfatiza que o HMG 4000 é realmente muito mais fácil de usar, tem menus de seleção claramente apresentados e pode ser configurado rapidamente.

“Este é especialmente o caso se você tiver sensores HSI, que pertencem à gama de protocolos proprietários da HYDAC. Você pode falar facilmente com o HMG 4000 e os próprios sensores”, diz ele.

“Ele também tem uma tela colorida muito grande e agradável para que o usuário possa ver as coisas com clareza, além de uma tela sensível ao toque de 5,7".

“O HMG 4000 pode gravar os sinais de até 38 sensores de uma só vez, e os sensores são fáceis de acessar – basta tocar no que deseja ver.”

Para isso, a HYDAC oferece sensores especiais, que são detectados automaticamente pelo HMG 4000 e cujos parâmetros como valores de medição, faixas de medição e unidades de medição podem ser ajustados.

Por um lado, estão os sensores HYDAC HSI para medição de pressão, temperatura e vazão, para a conexão dos quais existem oito canais de entrada analógicos.

Além disso, há a possibilidade de conectar os sensores inteligentes HYDAC a essas entradas. Sensores inteligentes podem exibir várias variáveis ​​medidas diferentes ao mesmo tempo.

Conexão de rede HMG 4000

Até 28 sensores HYDAC HCSI especiais (HYDAC CAN sensor interface) podem ser conectados adicionalmente através da porta CANbus, suportando também a detecção automática do sensor.

O HMG 4000 pode ser conectado opcionalmente a uma rede CAN existente. Isso permite o registro de dados medidos transmitidos via CAN bus, como velocidade do motor e pressão do motor, em combinação com dados medidos de um sistema hidráulico.

Entradas de medição HMG 4000

O dispositivo também oferece entradas de medição para sensores padrão com sinais de corrente e tensão.

O HMG 4000 completa a aplicação, fornecendo duas entradas digitais adicionais, ou seja, medições de frequência ou rpm.

A característica mais impressionante do HMG 4000 é sua capacidade de registrar os processos dinâmicos de uma máquina na forma de uma curva de medição e renderizá-los como um gráfico online e em tempo real.

O software HYDAC HMGWIN, específico para o HMG 4000, é fornecido para o pós-processamento conveniente, renderização e avaliação de medições em computador.

Ferramenta especialmente vantajosa para um técnico em viagem

Paulsen diz que o HMG 4000 é uma ferramenta especialmente vantajosa para um técnico em viagem, por exemplo.

“Se um técnico em viagem tivesse o HMG 4000 e o HSI com ele durante uma expedição de busca de falhas, ele poderia simplesmente conectar o sensor ao sistema, conectá-lo ao HMG e não precisaria se preocupar em programar que tipo de saída é alcançado ou a faixa de pressão etc”, diz ele.

“O HMG 4000 reconhece automaticamente o sensor e o carrega na tela para que seja muito mais fácil para engenheiros e técnicos.

“Esse é um grande ponto de venda para sensores – apenas a facilidade de uso e a economia de tempo, especialmente quando se trata de alguém que não está realmente familiarizado com o uso de sensores e equipamentos de registro de dados.”
